BioLog
バイオログ
主な利用分野
- スポーツ・バイオメカニクス
- リハビリ
- 人間工学
データロガはデータが確実にメモリされているか心配、テレメータは使用範囲が限られ、途中でデータが途切れてしまう恐れがありました。バイオログは、テレメータを装備したデータロガであり、それぞれ単独の両装置の欠点を補うべく開発されたものです。
アップデート情報
バイオログ DL-6000型システムのカタログを掲載しました
※過去のカタログ掲載のDL-1000、DL-2000、DL-3100、DL-5500は生産を終了いたしました
システムラインナップ

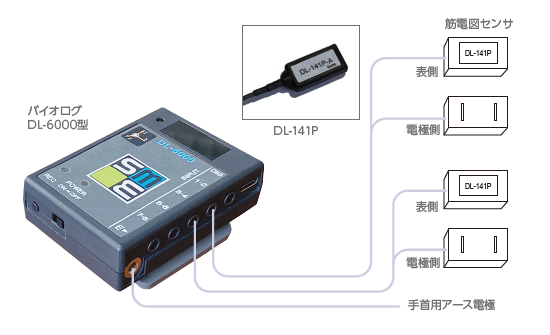

バイオログ DL-6000型システム(無線付携帯型データ収集解析システム)

DL-6000型は、8chのアナログ信号入力と3軸加速度センサ(±3G)に加え4chのデジタル信号入力(無電圧接点)を備えた日本製の生体計測データロガーです。省電力のBluetooth(Ver.5.0)と外付けトランスミッター(標準付属)で安定した通信と長時間の測定が可能です。
DL-4000と同サイズ(D20×H70×W50mm)ながら、重量が55g(電池込み)に軽量化され、連続使用時間は単4電池1個でBluetoothオフで最大20時間、Bluetoothオンで最大5時間までとなります。赤外線リモコンでのイベントマーク入力やカメラなどの外部機器からの同期信号入力にも対応しています。AD変換は16bitで、4GBの内蔵メモリに最速サンプリング(11ch × 1kHz)で46時間分のデータを保存可能です。

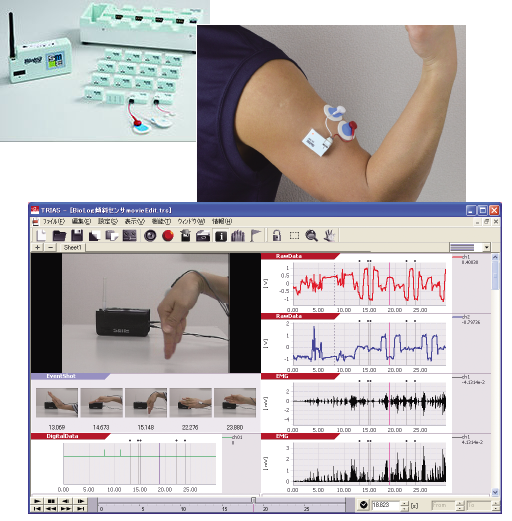

バイオログ DL-5000型システム(多用途テレメータ筋電計システム)

DL-5000型は無線筋電図センサ(DL-500B・DL-510A)を最大16chと、多様な有線センサが接続可能なアナログ入力端子が12chあり、最大で28chの他、デジタル4chも同時使用できるデータロガーです。DL-5000とパソコンは有線(USB)や無線LAN(WiFi)で接続できます。無線筋電図センサはアクティブ電極タイプとリード線タイプから選択。尚、アクティブ電極型の無線筋電図センサは3軸加速度センサ内蔵タイプです。無線筋電図センサ間の時刻は完全同期し、最速サンプリング40分間のデータ保存が可能であるため、電波環境の悪い場所や水中計測も可能です。連続使用時間は3時間充電で6時間、1時間充電で3時間となります。センサ重量は9g(防水仕様11g)のため、装着時の違和感もなく皮膚の動きによるノイズは殆どありません。

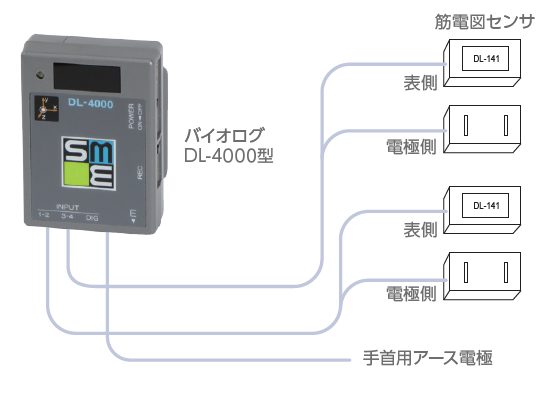

バイオログ DL-4000型システム(無線付携帯型データ収集解析システム)

DL-4000型は4chのデータロガであり、無線(Bluetooth)や有線(USB)でモニタしながらデータを内部メモリ(1GB)に収録するものです。
特長として3軸加速度計(±3G、重力検知型)を内蔵しており、その信号と他のアナログ4ch、デジタル信号(短絡信号)4chを最大1KHzサンプルで18時間収録できます。電源は単4型1個で連続4時間使用可能です。小型(D20×H70×W50mm)で、しかも軽量(電池込み約63g)です。DLシリーズのほとんどのセンサが使えます。
バイオログ DL-3200型システム(無線付携帯型データ収集解析システム)

アナログ入力端子12chとデジタル入力端子4chが同時使用できるデータロガーです。DL-3200本体とパソコンは有線(USB)や無線LAN(WiFi)で接続できます。AD変換は16ビットで、最速1kHzのサンプリング周波数で10時間のデータを本体内蔵メモリ(4GB)に保存できます。
単三電池3本での連続使用時間は、WiFiオフで24時間、WiFiオンで4時間です。 赤外線リモコンによるマーク入力と同時に本体内蔵の高輝度LEDを発光することができ、映像との同期に利用可能です。

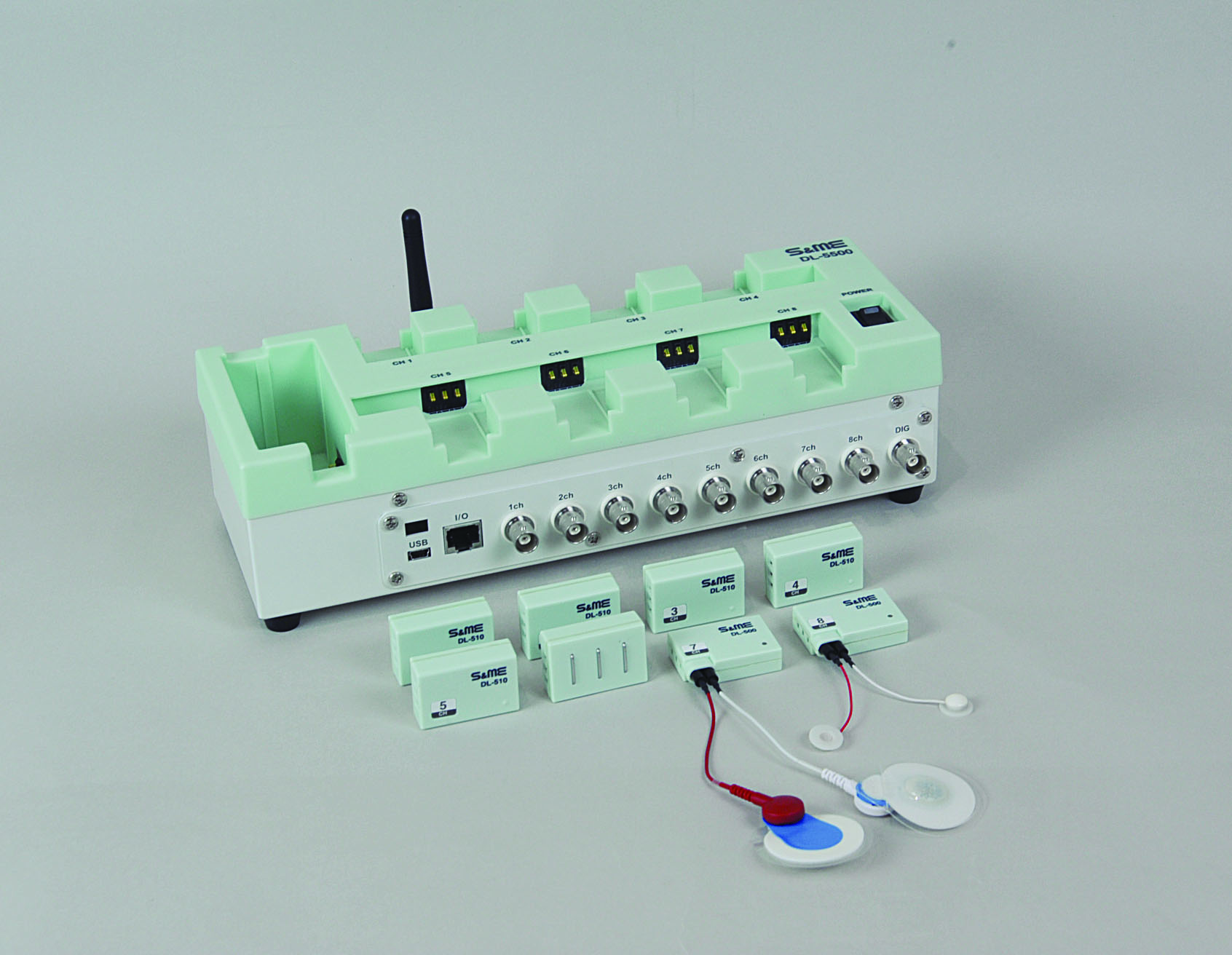

バイオログ DL-5500型システム(テレメータ筋電計)

DL-5500型は無線筋電図センサ(DL-500B・DL-510A)を、リアルタイムで最大16chアナログ電圧で出力します。赤外線リモコンに連動する外部同期信号入力端子(BNC)も付いています。無線筋電図センサはアクティブ電極タイプとリード線タイプから選択。尚、アクティブ電極型の無線筋図センサは3軸加速度センサ内蔵タイプです。無線筋電図センサ間の時刻は完全同期し、最速サンプリング40分間のデータ保存が可能であるため、電波環境の悪い場所や水中計測も可能です。連続使用時間は3時間充電で6時間、1時間充電で3時間となります。センサ重量は9g(防水仕様11g)のため、装着時の違和感もなく皮膚の動きによるノイズは殆どありません。
DLシリーズセンサ・ソフト類
3チャンネル加速度センサ | DL-111A |
傾斜センサ | DL-112 |
傾斜センサ | DL-113 |
2チャンネル角速度センサ | DL-121 |
2チャンネル筋電図センサ | DL-140 |
2チャンネル筋電図センサ | DL-140P |
2チャンネル筋電図センサ | DL-141 |
2チャンネル筋電図センサ | DL-141P |
2チャンネル筋電図センサ | DL-142 |
2チャンネル心電図センサ | DL-150 |
2チャンネル脳波センサ | DL-162A |
2チャンネル脳波センサ | DL-162B |
2チャンネル胃電図センサ | DL-162C |
2チャンネル生体電気センサ | DL-161 |
2チャンネルストレインセンサ | DL-170A |
呼吸波センサ | DL-230 |
呼吸ピックアップセンサ | DL-231 |
換気量センサ | DL-232 |
体表用温度センサ | DL-240 |
成人直腸用温度センサ | DL-241 |
耳部深部体温センサ | DL-242A |
フットセンサ | DL-250 |
4チャンネルフットスイッチ | DL-251 |
心電心拍センサ | DL-310 |
心電呼吸センサ | DL-320 |
心拍センサ | DL-330 |
GSRセンサ | DL-340 |
2チャンネル温度カプラ | DL-710 |
8チャンネルアナログ出力箱 | DL-720 |
8チャンネルアナログ出力箱 | DL-720F |
16チャンネルアナログ出力箱 | DL-721 |
16チャンネルアナログ出力箱 | DL-721F |
16チャンネルアナログ出力箱 | DL-730 |
受光ユニット | DL-750 |
2チャンネルアナログ入力箱 | DL-760 |
3.5Φプラグ変換ケーブル | DL-985 |
角型コネクタ変換ケーブル | DL-986 |
時系列解析プログラム | MemCalc/Win |
※温度センサ(DL-240, DL-241)には温度カプラ(DL-710)が必要です。
※本体の種類により、組合せができない製品もあります
