2D&3D Video Motion Analysis System

Frame-DIAS 6

「Frame-DIAS 6」は、日本国内で1100ライセンス以上の導入実績を誇るビデオ式動作解析システムです。

手動/自動を併用したシステムで、幅広い分野の動作解析をサポートします。
要求の厳しいスポーツ解析で磨かれた強力なデジタイズ手法と、豊富な解析メニューが最大の魅力です。
4K映像を使用した解析にも対応しました。
※Version 2.0からの本製品はWindows10以降の64bit OSでのみ動作します（Windows11対応）

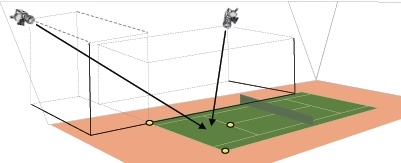

3次元CC法により、最少3点の較正点によるキャリブレーションで3次元解析が行なえます。従来の3次元DLTでは6点以上の較正点が必要でしたが、本手法では最少3点の較正点をもとに3次元較正を行えます。較正点は、平面的配置でも問題ありませんので競技場やコートのライン等が使用できます。競技会での撮影の際に、キャリブレーション作業のために計測空間に立ち入る必要がなくなります。

屋内・屋外を問わず、試合等様々な環境に対応
広範囲に渡る動作には、パンニング撮影も可能
カメラ1台で2次元データを取得でき、2台以上あれば3次元データを取得可能
(最大8台まで)
民生用カメラからハイスピードカメラまで、各種ビデオカメラに対応
4K解像度の映像にも対応
ミニDVテープや動画ファイル等、今まで撮り貯めた様々な媒体に対応

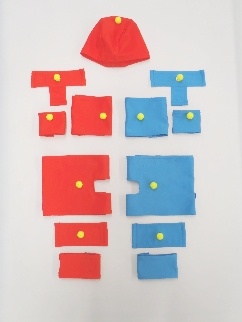

反射マーカーやカラーマーカーによる、自動追尾デジタイズが可能
手動デジタイズを用いれば、マーカーを貼付できない実践環境やマーカーに拘束されない自然な動作のデータを取得可能
動画キャッシュ機能で、解像度の高い画像のデジタイズ処理も快適に

豊富なキャリブレーション手法により、2次元・3次元のあらゆる解析方法に対応
(2次元4点実長換算/2次元,3次元DLT/各パンニング、3次元CCの合計7種類)
わかりやすいキャリブレーション画面
3次元CC法により、競技会などのキャリブレーションに立ち入れない環境でもデジタイズと解析が可能に
デジタイズを豊富な補助機能でサポート
- 反射マーカーやカラーマーカーの自動追尾デジタイズ
- 手動デジタイズ（マーカーを使用できない場合）
- コマ飛ばし、補間
- 拡大デジタイズ
- ドラッグデジタイズ
- デジタイズ補助線
- 仮想CP表示
- 軌跡表示
- AIデジタイズ

スティックピクチャ表示
豊富な解析機能
（変位系,相対位置,点と平面,角度系,オイラー角,線と平面,質点系,関節トルク）
マーカー座標に基づくキネマティクス的分析
身体重心、仮想点を算出
モーションキャプチャデータ(C3Dファイル)をインポート
床反力をインポートしてキネティクス的分析
（別途、床反力計測システムが必要です）
デジタイズ座標、2次元座標、3次元座標をテキスト出力
自作プログラムや表計算ソフトで任意の解析が可能
スティックピクチャやグラフの動画ファイル保存
動画ファイルとの連動
各種解析項目のグラフなどの連動

推奨のレーザー距離計です。3次元CC法による計測で、較正点までの距離を測定するのに使用します。

測定ポイントを画像で確認
2.8inch大型カラー液晶画面
デジタルビューファインダー8倍ズームで、測定ポイントの位置決めが正確に

製品仕様

測定範囲	距離測定: 0.08 ~ 150m
測定範囲	傾斜測定: 0 ~ 360°
測定単位	距離測定: 0.5mm
測定単位	傾斜測定: 0.1°
電源	単3アルカリ乾電池　3本
質量	210g（電池含む）
本体サイズ	（H）142x（W）64x（D）28mm

項目		デジタイズプログラム	デジタイズプログラム + 2次元解析プログラム	デジタイズプログラム + 3次元解析プログラム
デジタイズ機能		○	○	○
座標の補間		○	○	○
フィルタ		○ （スティックのみ）	○ （スティック、グラフ）	○ （スティック、グラフ）
スティックピクチャのデザイン		○	○	○
ファイル入出力		○	○	○
クリップボードにコピー		○	○	○
スティックピクチャのAVI保存		○	○	○
規格化、平均化		○ （規格化のみ）	○	○
共通設定項目		○	○	○
2D、3D解析設定項目		－	○	○
算出データとグラフ表示	変位系グラフ	－	○ （X、Y 合成）	○ （X、Y、Z 合成）
	相対位置グラフ	－	○ （X、Y 合成）	○ （X、Y、Z 合成）
	点と平面グラフ	－	－	○ （正負、絶対値）
	角度系グラフ	－	○ （XY）	○ （XY、YZ、XZ、3D）
	オイラー角グラフ	－	－	○ （第一回転角、第二回転角、第三回転角）
	線と平面グラフ	－	－	○ （鋭角、鈍角）
	質点系グラフ	－	○ （X、Y 合成）	○ （X、Y、Z 合成）
	関節トルク	－	○ （2Dトルク）	○ （3Dトルク）
	AD変換グラフ	－	○	○
	FFT、ヒストグラム他	－	○	○
統計処理		－	○	○
スライドショットオプション		○ （スライドショットのみ）	○ （スライドショット、イベントショット）	○ （スライドショット、イベントショット）
画像と波形の同時呈示		○	○	○

カメラ数	2D ： 1 ～ 8台 3D ： 2 ～ 8台
解析周波数	カメラスピードによる
画像分解能	最大2000×2000ピクセル
映像形式	AVI、MP4、MOV形式
データ数	200ポイント　216,000フレーム
インポート可能なデータ	デジタイズデータ、キャリブレーションデータ、2Dデータ、3Dデータ、TRIASデータ,C3Dデータ、CSVデータ、TXTデータ、解析設定データ
エクスポート可能なデータ	デジタイズデータ、キャリブレーションデータ、2Dデータ、3Dデータ、DIFFデータ、モーションデータ、C3Dデータ(*)、解析設定データ、クリップボードにコピー（グラフ、解析値、スティックピクチャ）
