下肢の関節トルクを計算するには、カメラに同期してフォースプレートで床反力計測を行う必要があります。キスラー社製フォースプレートでの床反力計測と、高速カメラによる３次元画像解析との同期計測システムをご提供します。

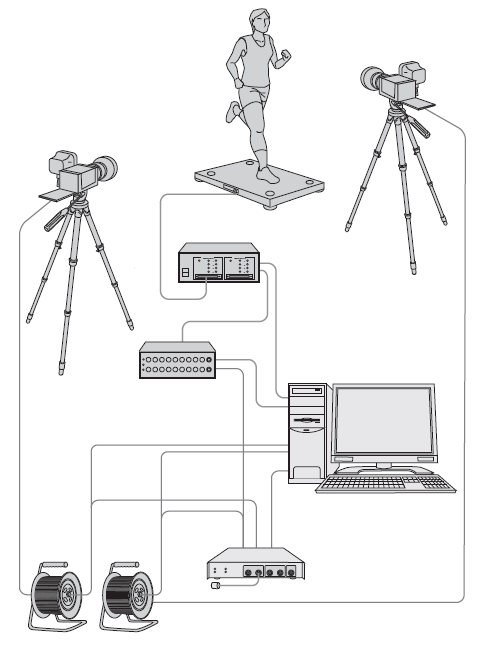

この例ではカラー300コマの同期の取れた2台の高速GigEカメラで3次元撮影を行いながら、カメラと完全同期した16chAD変換器で1台のフォースプレートの床反力データを収集します。
これにより撮影映像と床反力データをパソコンに同時呈示して見ることが出来ます。この後映像をデジタイズして3次元座標を作成すれば、撮影映像と動作解析データ及び床反力データを同時呈示して分析に供することができるようになります。

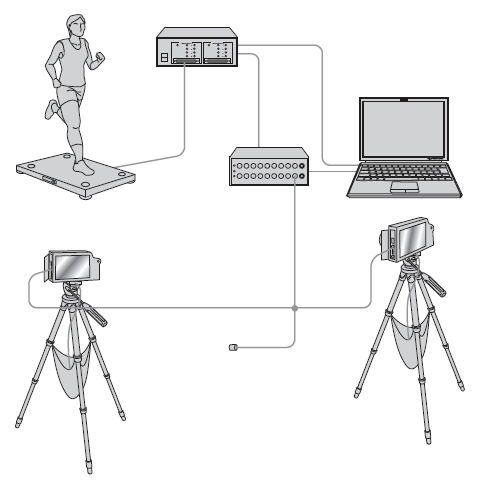

カラ－253コマのTS5携帯型高速カメラ2台で3次元撮影を行い、カメラと同期した16chAD変換器で、1台のフォースプレートの床反力データを収集します。
カメラ映像をパソコンに移動すれば、床反力データと映像をパソコンで同時呈示して見ることが出来ます。この後映像をデジタイズして3次元座標を作成することで、撮影映像と動作解析データ及び床反力データを同時呈示して分析に供することが出来るようになります。
