VIPERは磁気を利用した3次元位置測定装置です。
磁界発生源(TX-2)と、レシーバとなる磁力計測部(RX-2)、それを制御するコントロールユニット(SEU)で構成された、6自由度測定装置です。物理的な障害物の影響を受ける事無く、非接触でリアルタイムにデータを取得できます。
小型かつ軽量な設計で、POLHEMUS社製品史上最高の精度、最大960Hzまでの高いサンプリングレートを実現しました。磁気センサの弱点であった、周辺環境にある金属の影響による磁場歪みを緩和する機能が新たに追加されました。
<仕様>
| 精度( R M S ) | 位置0.38mm/角度0.10度(ソースとセンサー間が76cmの場合) |
| 分解能 | 位置0.0010mm/角度0.0003度(ソースとセンサー間が30cmの場合) |
| 測定範囲 | 半径約76cm(ソース1個のみ使用時) ※ソースを複数増設することでレンジの拡大が可能です。 |
| インターフェース | USBまたはRS-422(同時出力も可能) |
| サンプリング | VIPER 4：30Hz、60Hz、120Hz、240Hz から選択可能 VIPER 8：30Hz、60Hz、120Hz、240Hz、480Hz、960Hz から選択可能 VIPER 16：30Hz、60Hz、120Hz、240Hz、480Hz、960Hz から選択可能 ※センサーやソースの数を増やしてもサンプリング数に影響ありません。 |
| 反応速度 | 1ミリ秒(960Hz時)、2ミリ秒(480Hz時)、3ミリ秒(240Hz時) |

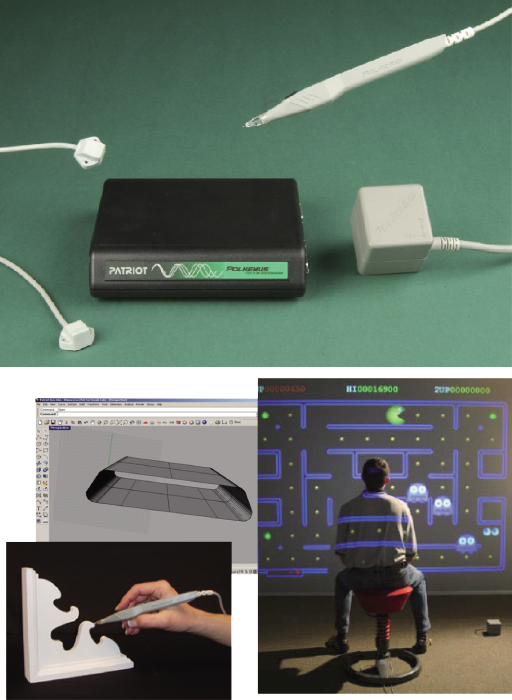

PATRIOTは磁気を利用した3次元位置測定装置です。
磁界発生源(TX-2)とレシーバ(磁力計測部RX-2)、それを制御するコントロールユニット(SEU)で構成された、6自由度測定装置です。非接触計測であり、光学式や音波式とは異なり物理的な障害物に影響されずに、データをリアルタイムで取得出来ます。
スポーツ科学や人間工学の研究分野における物体運動や身体運動の解析に最適です。本器は最大60ポイント/秒/1レシーバで、最大レシーバ数は2個です。
<仕様>
| 精度( R M S ) | 位置1.52mm/角度0.4度(トランスミッタとレシーバ間30インチに対して) |
| 分解能 | 位置0.0117/角度0.0038(トランスミッタとレシーバ間12インチに対して) |
| 測定範囲 | TX-2トランスミッタを使用し周囲約76cm(精度保証範囲) TX-4トランスミッタ(オプション)を使用し40%の拡大可能 |
| インターフェース | RS-232CもしくはUSB |
| データレート | 1レシーバで最大60ポイント/秒のサンプリング |
| 反応速度 | 18.5ミリ秒 |
